HMC型脉冲单机除尘器
HMC型脉冲单机除尘器
详情

一、概述

      JHMC型脉冲单机除尘器是我公司消化吸收国内同类产品经改进后设计而成的小型袋除尘器。除尘器采用单脉冲喷吹的清灰方式,具有清灰效果好、净化效率高、处理风量大、滤袋寿命长、维修工作量小、运行安全可靠的优点。广泛用于冶金、建材、机械、化工、矿山等各种工矿企业非纤维性工业粉尘的除尘净化与物料的回收。

      本系列除尘器共有六个规格,每种规格又刻分为标准带灰斗式A型和敞开法兰式(无灰斗)B型二种。其结构主要由过滤室、滤袋、净气室、灰斗、翻板阀、脉冲喷吹灰装置、电控箱等组成,箱体全部采用焊接结构。检修门用泡沫橡胶条密封。


二、工作原理

      除尘器的工作原理如下:含尘气体由灰斗(或下部敞开式法兰)进入过滤室,较粗颗粒直接落放灰斗或灰仓,含尘气体经滤袋过滤,粉尘阻留于袋表,净气经袋口到净气室,由风机排入大气。当滤袋表面的粉尘不断增加,导致设备阻力上升到设定值时,时间断电器(或微差压控制器)输出信号,程控仪开始工作,逐个开启脉冲阀,使压缩空气通过喷口对滤袋进行喷吹清灰,使滤袋突然膨胀,在反向气流作用下,附于袋表的粉尘迅速脱离滤袋落入灰尘(或灰仓),粉尘由翻板阀排出。喷吹只对滤袋逐排清灰,其它排滤袋仍正常进行过滤不停风机。

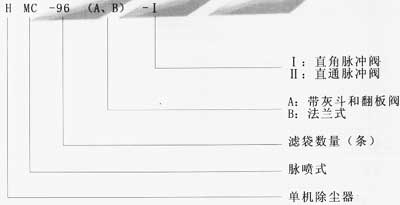

三、型号说明

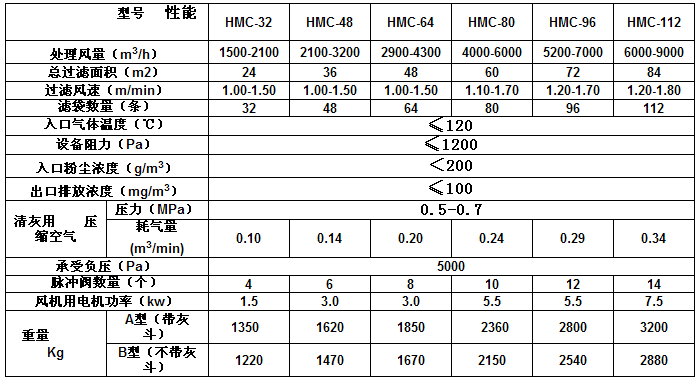

四、主要性能表



五、安装要求

1.箱体与灰斗由定位螺栓锁紧、整平,现场焊接,焊后不得漏气(A型);B型直接安装在扬尘点上。

2.气包脉冲阀与连接管之间不得漏气;

3.滤袋安装

首先打一上盖板,拆下喷吹管,手拿滤袋上口,将滤袋通过花板孔投入过滤室,然后双手将滤袋上口捏成扁蛋形,置花板孔中,布袋上口的凹形卡圈紧贴嵌在花板孔中,松开手,滤袋紧扣在花板上,再检查袋口与花板孔的密封性;然后把滤袋骨架插入滤袋中;最后安装喷吹管,使喷吹孔对准滤袋口中心,固定喷吹管上的螺母,盖好上盖板。



六、维护管理要求



1.订制维护管理值班制度,值班人员要记录运行情况。经常检查电控清灰装置运转是否正常,必要时调整清灰时间,以保证清灰效率。

2.定期检查压缩空气系统运行是否正常,气源压力是否稳定,是否符合要求。

3.随时观察烟尘的排放浓度,如发现冒灰,应及时检查滤袋破损情况和过滤室密封情况,堵塞漏气孔隙,补袋或换新袋。

4.除尘器停机前,应对滤袋清灰一次,清楚袋上积灰

七、订货须知

1、订货时,用户请写清楚规格、型号,最好同时提供粉尘治理点的工况参数,便于更好地为客户服务。
2
、如用户委托我公司选型设计,应在合同中注明,具体事宜与我公司部联系。
3
、设备供应范围:
a
、设备:以进口法兰为界,下部以卸灰阀出口为界,气路部分以分气包进气口为界;
b
、附件设备:定时清灰控制器;
c
、随时文件:产品说明书、安装图、产品合格证。
d
、本公司遵循不断完善产品性能的原则,对产品规格、性能不断改进,或许难以及时通知阁下。技术参数与样本不符,以随机技术文件为准。

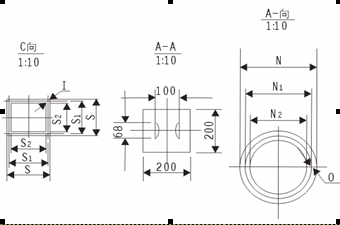

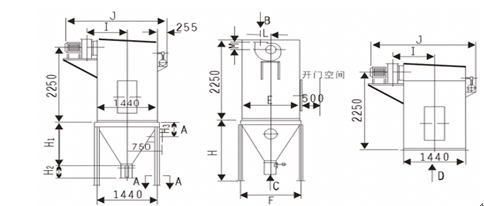

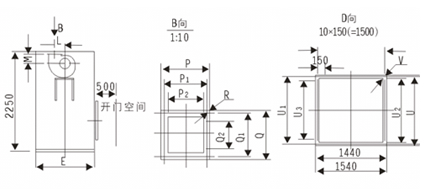

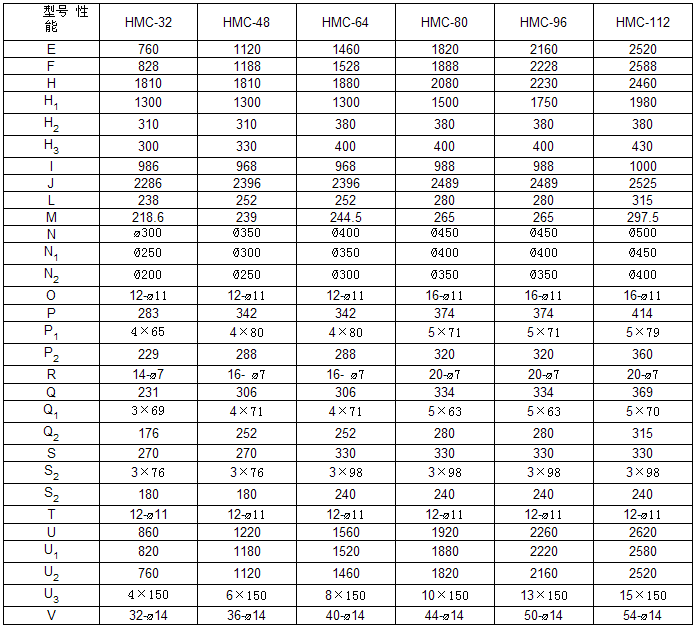

八、外形图
